HY-24SM(M.F.D) 제연전용

특 징

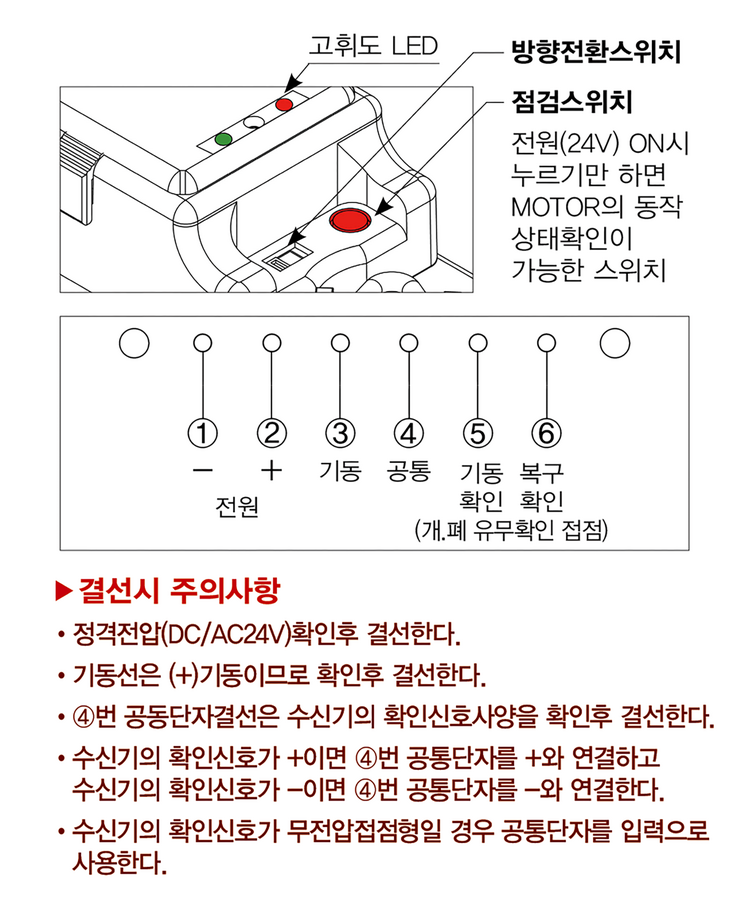

-모터의 동작상태가 고휘도 LED를 통해 열림,닫힘,기동,복구의 동 작상태 확인 편리기능.(LED-info참조)
-Anti-backlash 기능을 첨가하여 damper blade의 밀림현상을 막 아주는 기능.
-damper의 개폐유무 확인을 위한 확인접점 방식 보유. (단자5-기동확인/단자6-복구확인/2a확인접점)
-온도감지는 Thermal fuse type.

용 도
-소방,공조 닥트전용
-대형빌딩, 백화점, 대형마트 등 공조실 및 매장닥트담파전용 사용방법

사용방법
-제품 상단의 방향전환 스위치는 댐퍼의 평상시 열림 또는 닫힘 설정에 사용합니다.
-고정대의 위치를 정확히 정하여 고정합니다.
-모터의 U볼트와 담파축의 고정시에는 담파날개가 완전히 닫힌 상태에서 담파와 모터간의 수평을 유지시킨 후 너트를 견고히 조여줍니다.
-설치 후 모터 측면의 클러치 버튼을 누르고 담파날개를 손으로 움직일 때 유연하게 작동되어야 합니다.
-담파의 작동 부위를 항상 청결하게 하여 운전 중에 장애가 없도록 합니다.
-담파가 불량인 경우 반드시 모터를 분리 시킨 후 수리하여 사용합니다.
-현장A/S의 상당수가 위 사항이 지켜지지 않아 모터에 에러가 발생하고 있으니 참조하시고 반드시 지켜주시길 바랍니다.
